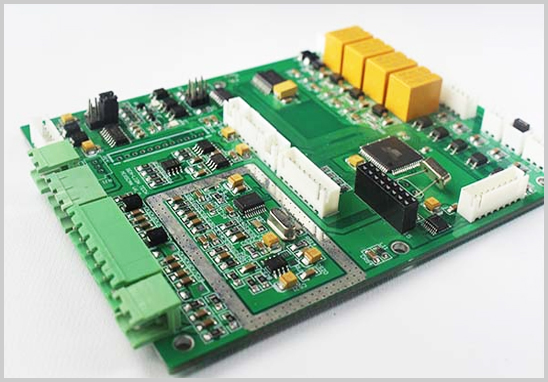

對大多數硬件工程師來說，PCB設計打樣最怕兩件事：返工、延誤。
返工不僅浪費成本，更耽誤研發節奏，嚴重的還要推翻設計重新來。
結合我們在深圳宏力捷電子多年為客戶承接多層板、高速板、BGA封裝、盲埋孔等項目的經驗，這篇文章總結了一份工程師都能看懂、也都用得上的PCB設計打樣避坑指南，讓你從設計到打樣盡可能一次成功。
一、打樣前的基礎準備：別著急畫板，這些問題先搞清楚
很多打樣問題不是設計錯，而是前期沒溝通好。以下是必須確認的關鍵點：
1. 板廠工藝能力
不同板廠的能力差別非常大，包括：
- 最小線寬線距
- 最小過孔（激光孔/機械孔）
- 層數極限
- 是否支持盲孔/埋孔
- 是否支持HDI結構（1+N+1、2+N+2等）
- 阻抗控制范圍
避坑點：不要按自己的“想當然”去畫！
板廠的工藝能力決定設計能否被制造。
二、疊層設計：多層板避坑的核心
疊層不合理，后續所有工作都會受影響，包括阻抗、EMC、過孔、厚度等。
常見疊層踩坑問題：
- 阻抗不符，信號無法通過測試
- 電源層/地層布局不當，導致整板噪聲偏高
- 層間介質厚度不符合板廠生產能力
- 結構設計與實際可制造性沖突
建議：
- 由板廠提供疊層，設計方再結合需求優化
- 高速板務必提前做阻抗計算
- BGA密集板優先確保逃線空間與層厚匹配
三、高速/高密度布線避坑技巧
高速板、BGA板、DDR、SERDES 等信號對布線要求極高。
1. 差分線常見問題：
- 長度不等 → 產生模式轉換
- 線距線寬不穩定 → 阻抗不穩定
- 過孔打斷差分對 → 回流路徑受影響
正確做法：保持間距固定、長度匹配、轉角盡量 45° 或圓弧。
2. BGA逃線避坑
BGA是大量返工的源頭之一。
常見問題包括：
- 焊盤過小導致可靠性差
- 未考慮鋼網開窗比例
- 內部線路密度過大導致無法制造
- 未規劃走線層 → 無法逃線
建議：
- 提前確認封裝與逃線層數
- 大球間距≥0.8mm時可走外層
- 0.5mm及以下必須考慮盲埋孔或HDI
四、電源完整性與接地設計：這些坑很多工程師都踩過
電源及地處理不當，輕則噪聲大，重則板子無法點亮。
必看要點：
- 電源層要完整，不要被過孔切割
- 高頻芯片旁必須放置去耦電容
- 電源網絡不要“拉面條”
- 地回路要短且閉合
實操建議：電源走線越短越粗越好，多個IC不要串聯供電。
五、工藝相關避坑：可制造性比漂亮更重要
很多人設計時不考慮 DFM（Design for Manufacturability），導致：
- 開窗不合理 → 焊接缺陷
- 絲印壓到焊盤 → 返修
- 過孔太近 → 短路風險
- 機械槽、銑邊與結構不符 → 裝不了了
記住一句話：工程藍圖不是藝術品，越容易生產越好。
六、Gerber 輸出與審核：最后一道關卡別大意
打樣出問題，有 60% 都是因為 Gerber 輸出不正確。
需要檢查：
- 層序是否正確
- 阻抗層是否標注
- 過孔是“塞孔”還是“過錫”？
- 拼板方式是否明確
- 工藝邊是否預留（一般5mm）
建議工程師和板廠雙向確認一次，可避免絕大部分返工。
七、為什么越來越多人選擇專業設計公司代做PCB？
很多企業過去是內部工程師畫板，但現在越來越傾向選擇專業設計團隊，主要因為：
- 速度快：專業工程師專注布局布線，可縮短研發周期
- 經驗足：復雜BGA、盲埋孔、高速信號，有經驗的工程師更穩
- 可少走彎路：提前識別風險，減少返工概率
- 可延伸到BOM采購、樣品做板、PCBA生產，一站式更省事
八、深圳宏力捷電子能提供什么
- 多層板 / 高精密 / BGA / HDI / 盲孔埋孔設計服務
- 原理圖 → 布局布線 → GERBER → DFM 審核
- BOM 建立、供應鏈采購
- 樣品快速制作
- PCBA 批量代工
- 工程師7×12小時技術支持
九、常見問題解答（FQA）
1. PCB打樣為什么容易延誤？
- 資料不齊
- 工藝復雜但未提前說明
- 阻抗或疊層反復確認
- 臨時修改設計
2. PCB打樣一般多久？
- 普通2層：1–2天
- 4–6層：3–5天
- HDI/盲埋孔：5–7天或更長
3. 打樣前必須準備哪些資料？
- 原理圖
- 結構要求
- 板厚/阻抗需求
- 疊層
- BOM（如需焊接）
