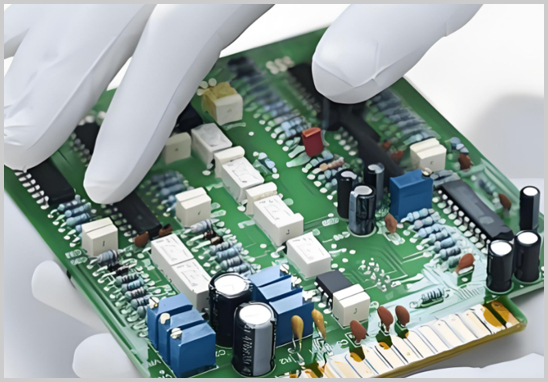

在電子制造業，無鉛工藝已成為環保生產的硬性標準。對于采購人員、質檢工程師和產品開發者而言，掌握快速識別無鉛PCBA板的技術至關重要。本文將從實際應用角度出發，詳解5種行之有效的判斷方法。
一、目視檢測法：觀察焊點特征
1. 表面光澤度對比
用強光手電側向照射焊點，傳統含鉛焊點呈現鏡面般光澤，而無鉛焊點則呈現啞光效果。建議取相同規格的已知含鉛樣板進行對比觀察。
2. 顏色差異辨識
含鉛焊點通常保持銀亮本色，而無鉛焊料氧化后會產生灰白色表層。特別注意BGA封裝底部焊球顏色，無鉛工藝焊球會呈現特有的啞光灰白色。
3. 焊點形態分析
使用10倍放大鏡觀察：
- 含鉛焊點邊緣圓潤光滑
- 無鉛焊點邊緣略顯鋸齒狀
- 焊料爬升高度差異明顯（無鉛約75%板厚，含鉛可達90%）
二、標識驗證法：解讀產品標記
1. 強制認證標識
重點檢查PCB板邊距區域，正規廠商會在以下位置標注：
- 綠色樹葉符號（環保標志）
- "Pb-Free"或"無鉛"中英文字樣
- RoHS認證編碼
2. 工藝參數標注
部分高端產品會在工藝標簽注明：
- 峰值溫度范圍（無鉛工藝通常標注245±5℃）
- 回流焊曲線版本號（LF代表無鉛工藝）
- 材料代碼（SAC305等無鉛合金代碼）
三、儀器檢測法：專業設備驗證
1. 便攜式XRF檢測
使用手持式X射線熒光分析儀：
- 檢測時間：30秒/焊點
- 鉛元素閾值：＜1000ppm即達標
- 重點檢測位置：QFP引腳、BGA焊球、通孔焊盤
2. 金相切片分析
適用于爭議樣品仲裁檢測：
步驟：取樣→鑲嵌→研磨→顯微鏡觀察
判斷依據：
- 無鉛IMC層厚度1-3μm
- 含鉛IMC層厚度3-5μm
四、文檔追溯法：核查技術文件
1. 物料清單(BOM)驗證
檢查焊料規格書是否包含：
- SAC305/SAC307等無鉛合金代碼
- 符合J-STD-020D標準
- MSL等級標注（無鉛工藝需標注2a以上）
2. 工藝流程圖確認
正規工廠的工藝文件會明確標注：
- 無鉛專用設備標識（LF標識）
- 氮氣保護焊接參數
- 特殊助焊劑型號（如ORL0等無鉛專用型號）
五、物理測試法：溫度特性驗證
1. 熔點測試實驗
使用恒溫烙鐵進行驗證：
- 無鉛焊料：217-227℃開始軟化
- 含鉛焊料：183℃即可熔化
注意：測試時需控制接觸時間≤3秒，避免損壞元件
2. 熱機械分析(TMA)
專業實驗室檢測方法：
- 測量焊點熱膨脹系數
- 無鉛合金CTE：21-24ppm/℃
- 含鉛合金CTE：28-30ppm/℃
專業檢測建議
對于關鍵行業應用（醫療、汽車電子），建議采用組合驗證法：
1. 初檢：目視檢查+標識驗證
2. 復檢：XRF快速篩查
3. 終檢：金相切片+TMA聯合分析
掌握這些方法不僅能有效識別無鉛工藝，更能幫助企業建立完善的來料檢驗體系。在實際操作中，建議建立比對樣品庫，定期對檢測人員進行目視判讀培訓，同時與專業檢測機構保持技術合作，確保檢測結果的權威性和準確性。
通過系統運用這五類方法，企業可快速構建從初步篩查到精密檢測的多級質量防線，在提升檢測效率的同時，有效控制環保合規風險。對于需要代工服務的企業，建議優先選擇配備在線SPI檢測系統和XRF全檢設備的PCBA工廠，從源頭確保無鉛工藝的實施可靠性。
