在電子制造行業中，PCBA貼片加工是整個產品制造的核心環節之一，它決定了電子產品的性能、穩定性以及使用壽命。PCBA貼片加工對PCB板的要求非常嚴格，直接影響到最終組裝質量和產品性能，為了確保貼片加工的順利進行，PCB板必須滿足一些關鍵要求。
PCBA貼片加工的基本概念和流程

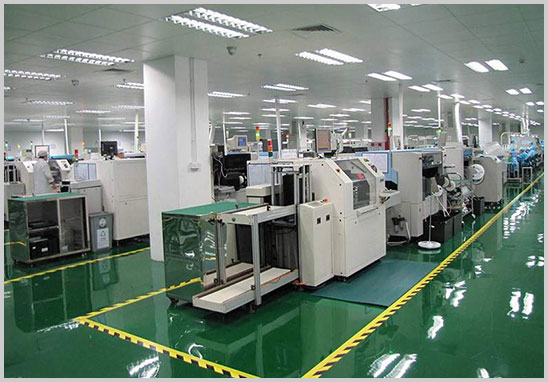

PCBA貼片加工是將電子元器件通過表面貼裝技術（SMT，Surface Mount Technology）安裝到PCB板上的過程。它是現代電子制造的主要工藝之一，具有自動化程度高、元器件尺寸小、組裝密度高等特點。
PCBA貼片加工的基本流程如下：
1. PCB板檢查：在貼片前，先對PCB板進行表面檢查，確保無損傷或污染。
2. 錫膏印刷：通過模板將錫膏精確地印刷到PCB板的焊盤上，錫膏的質量直接影響焊接效果。
3. 元件貼裝：使用高速貼片機將表面貼裝元器件（SMD）放置到相應的焊盤位置。
4. 回流焊接：通過回流焊接將元器件固定在PCB板上，回流焊過程需要控制溫度曲線，確保焊接質量。
5. AOI檢查：自動光學檢測（AOI）用于檢查焊接質量、元件位置和方向。
6. 功能測試：對組裝好的PCBA進行電氣性能測試，確保產品功能正常。
貼片加工的每個環節都要求PCB板達到特定標準，以確保焊接可靠、元件布局合理，并避免靜電損傷。
PCBA貼片加工對PCB板的幾大關鍵要求
1. 焊接質量要求
焊接是PCBA貼片加工中最為關鍵的步驟之一，而PCB板的質量直接影響焊接的可靠性。具體而言，PCB板對焊接質量有以下幾個要求：
- 焊盤設計：PCB上的焊盤必須根據元件的尺寸和封裝形式精確設計。如果焊盤過大或過小，可能導致焊接點不穩定，造成虛焊或冷焊，影響產品的電氣性能。根據IPC-2221標準，焊盤尺寸應與元件腳的尺寸相匹配，確保焊接區域的充分接觸。
- 表面處理：PCB板的表面處理決定了焊接時的潤濕性。常見的表面處理工藝包括HASL（熱風整平）、OSP（有機防氧化）、ENIG（化學鍍鎳金）等。每種表面處理對焊接效果有不同影響，通常化學鍍鎳金表面能夠提供更優的焊接性和抗氧化能力，適用于高精度、高要求的電子產品。
- 平整度：PCB板的平整度對焊接質量也有直接影響。若PCB板彎曲或翹曲，元件在焊接過程中無法與焊盤精確對齊，導致焊接缺陷。IPC-A-610標準規定，PCB板的翹曲度不應超過0.75%。
2. 元器件布局與布線要求
元器件布局和PCB布線的設計合理性對于貼片加工至關重要，它影響到組裝的可靠性和產品的性能。主要包括以下幾個方面：
- 元器件間距：元器件之間應保持適當的間距，避免元件之間互相干擾，特別是在高密度電路設計中。如果間距過小，不僅增加了貼片的難度，還可能導致焊接短路或熱影響。建議遵循IPC-7351標準中的間距要求，確保工藝可行性和產品可靠性。
- 關鍵器件的布局：對于一些關鍵的電子元件，如晶振、處理器等，它們的布局應遵循熱管理和電氣性能要求，避免受到其他元件的干擾或熱傳導影響。通常，晶振應盡量靠近相關電路，并與高發熱元件保持一定的距離。
- 布線規則：PCB的布線影響信號的傳輸質量，尤其是高速電路。信號線應盡量短且平直，避免走線過長導致信號延遲或干擾。對于差分信號和電源線，應使用適當的布線技巧，如走線平行、等長布線等，確保信號完整性。
3. 防靜電措施
防靜電（ESD，Electrostatic Discharge）保護是PCBA加工中的重要環節，因為靜電放電可能會損壞敏感的電子元器件。PCB板在設計時應充分考慮防靜電措施，以避免貼片過程中因靜電而引發的元件損壞。
- 防靜電材料：PCB板應使用具有防靜電特性的材料或涂層，尤其是在高密度和高頻電路中，防靜電措施至關重要。常見的防靜電材料有抗靜電油漆和特殊的基材。
- 接地設計：在PCB布局設計中，應合理布置接地層，確保電路中的靜電能夠有效釋放。接地設計不僅有助于消除靜電，也能夠提升電路的抗干擾能力。
4. 耐熱性和材料質量
PCBA貼片加工過程中，PCB板需要經歷多次加熱過程，尤其是在回流焊接環節，PCB必須能夠承受較高的溫度。因此，PCB板的材料和熱穩定性也是貼片加工中的關鍵要求之一。
- 材料的TG值：PCB材料的TG值（玻璃化轉變溫度）決定了它能夠承受的最高溫度。通常情況下，回流焊接的溫度可達250℃，因此，PCB板的TG值應在130℃至170℃之間。對于高溫環境中的電子產品，如汽車電子，PCB材料的TG值要求更高，以保證其長期使用的可靠性。
- 層壓結構：多層PCB板在貼片加工中需確保各層之間的粘合強度，以免在高溫焊接過程中出現分層現象。層壓材料的質量直接影響PCB板的機械性能和電氣性能。
5. 孔和焊盤的一致性
在PCBA加工中，PCB板上的通孔和焊盤的一致性要求也很高，特別是在過孔電鍍和焊接過程中。任何孔徑不一致或過孔填充不充分，都會影響元件的電氣連接和組裝精度。
- 孔徑公差控制：PCB制造中需要嚴格控制過孔的直徑公差，通常允許的公差范圍為±0.05mm。如果孔徑誤差過大，可能導致元件插裝不順或影響焊接質量。
- 焊盤孔距一致性：焊盤的孔距必須精確符合元件引腳的尺寸，以確保在貼片過程中元件能夠穩定放置，避免偏移或翹起。
PCBA貼片加工對PCB板有著非常嚴格的要求，涵蓋了焊接質量、元器件布局、防靜電措施、耐熱性和孔徑一致性等多個方面。滿足這些關鍵要求，不僅能夠提升加工質量，還能有效降低返工率，保證產品的可靠性和性能。作為電子制造公司的技術總監，理解并執行這些要求，將有助于優化生產流程，提升產品的市場競爭力。
