PCB抄板打樣是電子產品開發中的重要環節，尤其在新產品開發、產品優化和改版過程中。本文將詳細介紹PCB抄板與打樣的流程，包括抄板的基本步驟、打樣的意義及注意事項。
1. PCB抄板流程
PCB抄板，又稱PCB逆向設計，是指在沒有原始設計文件的情況下，通過現有的實物電路板進行逆向工程，恢復出電路板的原始設計文件。PCB抄板的主要流程如下：
1.1 拆解與掃描
首先，將待抄板的PCB實物進行拆解，清除表面的元器件，逐層分離電路板。在每一層分離之后，使用專業的掃描儀對電路板進行高清掃描，獲取每一層的圖像數據。
1.2 圖像處理
通過圖像處理軟件，將掃描得到的圖像進行處理，提取出各層的線路、焊盤和過孔信息。通常會進行對比和校準，確保圖像與實物一致。
1.3 原理圖繪制
根據提取的線路信息，使用EDA（電子設計自動化）軟件繪制出PCB的原理圖。這一步需要專業的技術人員根據經驗和邏輯推斷，恢復電路的原理結構。
1.4 PCB文件重構
在原理圖繪制完成后，利用EDA軟件將各層線路、過孔、焊盤等信息重新組合，生成標準的PCB設計文件（如Gerber文件）。這些文件將用于后續的PCB制造。
1.5 元器件清單整理
最后一步是整理PCB上的元器件清單（BOM表）。通過元器件的實際標號、封裝和位置，逐一確認元器件的型號和規格，生成完整的元器件清單。
2. PCB打樣流程
在完成PCB抄板之后，通常會進行打樣，以驗證設計的準確性和可行性。打樣是小批量生產的一種形式，用于快速驗證設計效果。PCB打樣的主要流程如下：
2.1 文件檢查與提交
將生成的PCB設計文件（如Gerber文件、鉆孔文件）提交給PCB制造廠商。提交前需進行詳細的檢查，確保文件無誤，尤其要注意層次順序、鉆孔尺寸和焊盤位置的準確性。
2.2 PCB制造
PCB制造廠商根據提交的文件進行電路板的生產，包括印刷線路、鉆孔、電鍍、阻焊層印制和字符印刷等工藝。通常，小批量打樣的周期較短，制造時間一般為數天到一周。
2.3 元器件采購與焊接

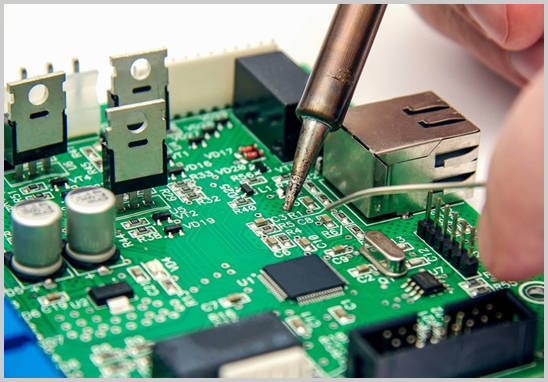

在等待PCB制造的同時，工程師可進行元器件的采購。打樣階段通常會選擇符合設計要求的少量元器件進行焊接。焊接可以選擇手工焊接或小批量的SMT貼片焊接。
2.4 電路板測試
在PCB焊接完成后，需要對電路板進行全面的功能測試。包括通電測試、功能驗證、信號測試等，以確保設計符合預期。如果發現問題，可以根據測試結果對設計進行修正。
2.5 設計優化與二次打樣
根據測試結果，對設計進行必要的優化和調整。如果需要，可進行二次打樣，以確保最終設計的可靠性和穩定性。
3. 注意事項
3.1 數據保密性
在PCB抄板過程中，涉及到對原始設計的逆向工程，因此需要嚴格保密，避免數據泄露。
3.2 精度與質量
抄板過程中，掃描、圖像處理、原理圖繪制等環節都需要高精度的操作，以確保設計的還原度。打樣時，應選擇信譽良好的制造廠商，以保證樣板的質量。
3.3 合法性與知識產權
PCB抄板應遵循合法合規的原則，尊重原設計的知識產權，避免因侵權導致法律風險。
PCB抄板與打樣是電子產品開發中的重要步驟，通過這些流程，可以有效地進行產品復制、設計優化和新產品開發。理解并掌握抄板與打樣的流程和注意事項，有助于提升產品的研發效率和質量。
