在電子產品的設計與制造中，印制電路板（PCB）扮演著至關重要的角色。PCB設計的優劣直接影響到產品的性能、可靠性以及制造成本。
深圳宏力捷電子是專業PCB設計公司，可承接多層、高精密/BGA封裝以及盲孔/埋孔的PCB設計畫板服務，接下來為大家介紹PCB設計中的布局與布線規則，為設計人員提供指導。

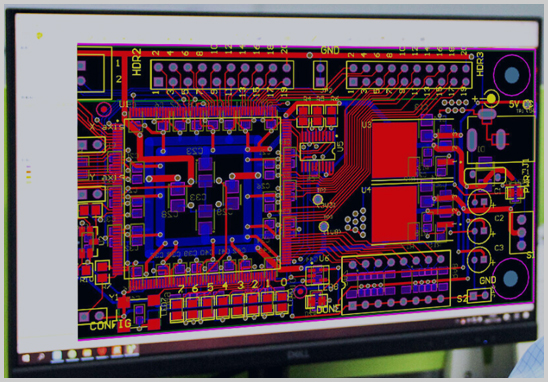

一、PCB布局的重要性
PCB布局（Layout）是設計過程中最先進行的步驟，它決定了元器件在電路板上的位置。合理的布局不僅能提升電路板的性能，還能減少布線的難度，降低干擾，增強電磁兼容性（EMC）。
1. 功能區域的劃分
在PCB布局中，首先需要將電路板劃分為不同的功能區域，如電源區、模擬電路區、數字電路區等。將功能相似或相關的元器件放在一起，能減少信號傳輸的路徑，提高系統的穩定性。
2. 信號完整性的考慮
高速信號、敏感信號和大電流走線需要特別關注。高速信號的布局應盡量縮短信號路徑，減少信號的反射和串擾。敏感信號則應遠離干擾源，如電源和大電流走線。
3. 熱管理
熱量的管理也是布局中的關鍵因素。功率器件和發熱量較大的元器件應盡量分散布局，并靠近散熱區域或散熱器件，以確保電路板的熱量能夠及時散發，避免因過熱導致的性能下降或故障。
二、PCB布線規則
在完成PCB布局之后，布線是下一步的重要工作。合理的布線不僅能確保電路的正常工作，還能提高信號的質量，減少電磁干擾（EMI）。
1. 信號走線
信號走線應盡量短、直，以減少阻抗和干擾。對于高速信號，建議采用等長布線（Length Matching）以避免時序誤差。另外，盡量避免急轉彎和折線走向，因為這會導致信號反射和阻抗變化。
2. 電源與地線的布局
電源線和地線的設計是PCB布線中的重中之重。電源線應盡量寬且短，以降低阻抗，并減少電源噪聲。對于多層板設計，應考慮使用獨立的電源層和地層，以提供更好的信號屏蔽和電源完整性。
地線設計應形成一個完整的地平面，以減少回路電阻和電磁干擾。對于多層板設計，地平面應盡量完整，避免切割，以確保良好的電氣性能。
3. 差分信號布線
對于差分信號，如高速數據傳輸線路（如USB、HDMI等），應使用等長、等間距的布線方式。差分信號線應保持平行，并且盡量靠近，以減少電磁干擾。
4. 電磁兼容性（EMC）考慮
布線時需特別關注EMC問題。高頻信號線應避免與其他信號線平行走線，盡量增加它們之間的距離。同時，應減少過孔的使用，因為過孔會引入寄生電感，影響信號質量。
對于關鍵信號線，可以在PCB的上下層采用金屬屏蔽層進行屏蔽。此外，還應合理布置去耦電容，濾除電源噪聲，增強電路的抗干擾能力。
5. 過孔的使用
過孔的使用應謹慎，盡量減少過孔數量，因為每一個過孔都會增加信號的寄生電感，影響信號的完整性。對于重要信號線，應盡量避免使用過孔。
6. 信號層堆疊
對于多層板設計，信號層的堆疊順序也是關鍵。一般建議將高速信號層與地層相鄰，以提供良好的屏蔽效果，降低信號干擾。同時，電源層應盡量與地層相鄰，以減少電源噪聲。
三、總結
PCB設計中的布局和布線規則是確保電路板性能、可靠性和制造成本的關鍵因素。合理的布局能夠優化空間利用，減少布線的復雜性，并提高系統的穩定性。布線規則則需要綜合考慮信號完整性、電源完整性和電磁兼容性等因素，以保證電路板的整體性能。掌握這些規則，設計人員可以更好地應對復雜的電路設計挑戰，生產出高品質的電子產品。
