在電子制造行業中，PCBA加工作為核心環節之一，承擔著將電子元器件焊接到電路板上并組裝成成品產品的重要任務。本文將詳細介紹PCBA加工的全流程，從設計到成品，逐步解析每個環節的工藝和關鍵步驟。
1. 電路板設計與制作：
PCBA加工的第一步是電路板的設計與制作。設計師使用專業的EDA軟件繪制電路圖和布局圖，確定各元器件的位置和連接方式。然后，通過化學或物理方法制作出導電線路，進行鉆孔并進行清洗和檢查，確保電路板的質量。
2. 元器件采購與檢驗：
同時進行元器件采購和檢驗，確保元器件符合設計要求并具有可靠的性能。元器件到貨后，進行外觀檢查、尺寸測量和電氣性能測試，只有合格的元器件才能進入下一道工序。
3. SMT貼片加工：

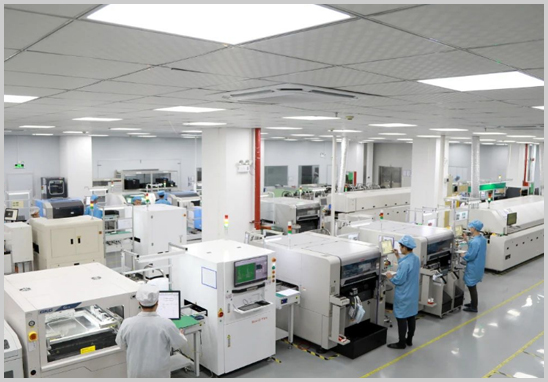

SMT貼片加工是PCBA加工中的關鍵環節，通過自動貼片機或手動方式將元器件精確地放置在電路板上，然后使用焊接工藝將其固定。操作人員需經過專業培訓，確保加工精度和質量。
4. DIP插件加工：
針對無法通過SMT貼片方式安裝的元器件，進行DIP插件加工。預處理元器件的引腳，插入到電路板的通孔中，并進行焊接固定。
5. 測試與調試：
完成焊接后，對電路板進行詳細的測試，包括ICT和FCT等測試。一旦發現問題，進行調試并修復故障，確保電路板的正常工作。
6. 組裝與包裝：
測試通過后，進行電路板的組裝和包裝。組裝完成后進行最終的質量檢查，包括外觀檢查、功能測試和老化測試等。然后根據產品的尺寸、重量和運輸要求選擇適當?shù)陌b方式，準備發貨。
PCBA加工全流程涵蓋了從設計到成品的多個環節，每個環節都需要嚴格控制和精密操作，以確保最終產品的質量和性能。隨著科技的不斷發展，PCBA加工工藝也在不斷優化和升級，為電子制造行業帶來更多的可能性和機遇。
